24 Dic CONFIGURACIÓN SERIE Y PARALELO DE PANELES SOLARES FOTOVOLTAICOS
¿Te gustaría saber las diferencias entre conectar paneles solares fotovoltaicos en serie o en paralelo?
Si es así, te indicamos a continuación toda la información. ¡Empezamos!
Vamos a hacer un caso práctico usando un panel solar fotovoltaico REC 275 PE de 275 Wp de potencia. Podemos encontrar aquí información en su ficha técnica:
Por lo tanto, tenemos pues estos datos del panel solar fotovoltaico:
Imax=ISC =9,25 A; Vmax=VOC=38,7 V.
IMPP=8,74 A; VMPP=31,5 V
Donde tenemos:
– Imax, intensidad de corriente máxima que coincide con Isc, intensidad de corriente de cortocircuito.
– Vmax, tensión máxima, que coincide con VOC, tensión en circuito abierto
-IMPP, intensidad de corriente en el punto de máxima potencia.
-VMPP, tensión en el punto de máxima potencia.
Para ver que es el MPP, puedes leer esta entrada del blog aquí.
Vamos a ver varios casos de conexionado de paneles:
1.-Conexión en serie
2.-Conexión en paralelo
3.-Conexión mixta serie/paralelo
Empezamos con los casos prácticos:
1.-CONEXIÓN EN SERIE
Para este tipo de configuración se conecta el polo positivo de un módulo, con el polo negativo del siguiente, así sucesivamente con cuantos paneles sean necesarios. Con esto se consigue aumentar la tensión y mantener el mismo valor de corriente generada.

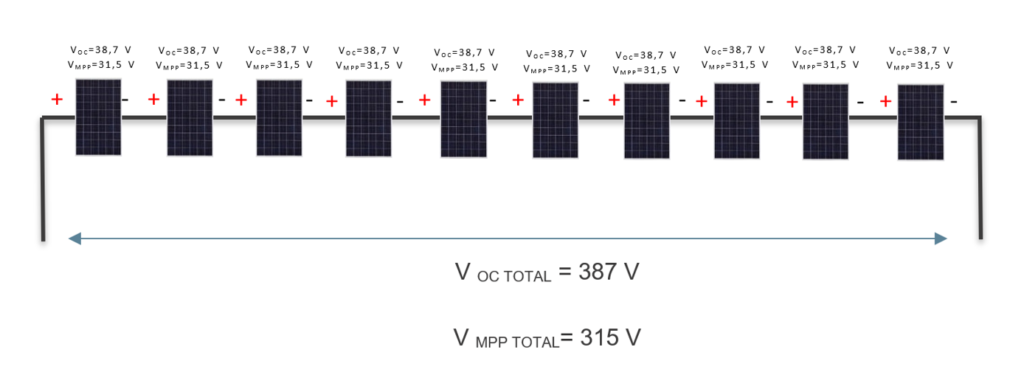

Ejemplo de 10 paneles en serie
Recordamos que cada panel solar fotovoltaico tiene:
Imax=ISC =9,25 A; Vmax=VOC=38,7 V.
IMPP=8,74 A; VMPP=31,5 V.
Entonces:
Paneles en serie, 10: V OC TOTAL = 10· VOC= 10· 38,7 V= 387 V
Paneles en serie, 10: V MPP TOTAL= 10· VMPP=10·31,5 V = 315 V
2.-CONEXIÓN EN PARALELO
En este caso, se conectan todos los módulos por sus polos positivos y, por separado, por todos los polos negativos. Con esto, lo que conseguimos es aumentar la corriente
generada (suma de las corrientes de cada panel) pero se mantiene la misma tensión que la que da un solo panel.
Ejemplo de 2 paneles en paralelo
Recordamos que cada panel solar fotovoltaico tiene:
Imax=ISC =9,25 A; Vmax=VOC=38,7 V.
IMPP=8,74 A; VMPP=31,5 V.
Entonces:
En paralelo, 2: I MPP TOTAL= 2 · IMPP=2· 8,74 A = 17,48 A
En paralelo, 2: I SC TOTAL= 2· I SC = 2· 9,25A =18,5 A
I MPP TOTAL = 17,48 A
I SC TOTAL =18,5 A
3.-CONEXIÓN MIXTA SERIE/PARALELO
En este caso sería una configuración donde encontramos ramas/cadenas con paneles conectados en serie y a su vez, estas ramas/cadenas conectadas en paralelo.
Se decide hacer dos series/cadenas de paneles para cada MPPT del inversor.
Ejemplo de 2 series/cadenas de 10 paneles cada serie/cadena en paralelo
Este ejemplo es una combinación de los dos ejemplos anteriores
Recordamos que cada panel solar fotovoltaico tiene:
Imax=ISC =9,25 A; Vmax=VOC=38,7 V.
IMPP=8,74 A; VMPP=31,5 V.
Entonces:
Paneles en serie, 10: V OC TOTAL = 10· VOC= 10· 38,7 V= 387 V
Paneles en serie, 10: V MPP TOTAL= 10· VMPP=10·31,5 V = 315 V
Hay 2 series/cadenas en paralelo. I MPP TOTAL= 2 · IMPP=2· 8,74 A = 17,48 A
Hay 2 series/cadenas en paralelo. I CC TOTAL= 2· I CC = 2· 9,25A =18,5 A
Estas son las distintas configuraciones posibles de interconexionado de paneles solares fotovoltaicos.
¡Picha aquí y mira este microinversor para tu casa con MPPT!
Si te interesa aprender más sobre instalaciones fotovoltaica de autosonumo, apúntate a nuestra tele formación online .SI quieres saber más , pincha en el siguiente enlace : CURSO ONLINE FOTOVOLTAICA.
Para cualquier información adicional no dudéis en contactar con nosotros a info@todofotovoltaica.com .
También podéis encontrar información adicional de productos y servicios de fotovoltaica en nuestra web: www.todofotovoltaica.com.
Si te ha parecido interesante y crees le puede interesar a más gente esta entrada, no dudes en recomendar o compartir.
Quedo a la espera también de cualquier aclaración o comentario.
Que pases muy buen día.
Nota: Todo Fotovoltaica no se hace responsable de cualquier error que pueda haber en la información aportada en su página web. La información es de carácter informativo y tiene la intención de ayudar a los lectores a conocer más sobre la tecnología fotovoltaica. Ante cualquier error en la información aportada o el mal uso de la misa, Todo fotovoltaica no se hace responsable. Una instalación fotovoltaica deberá realizarse por personal profesional cualificado que se responsabilice de su correcto dimensionamiento.
